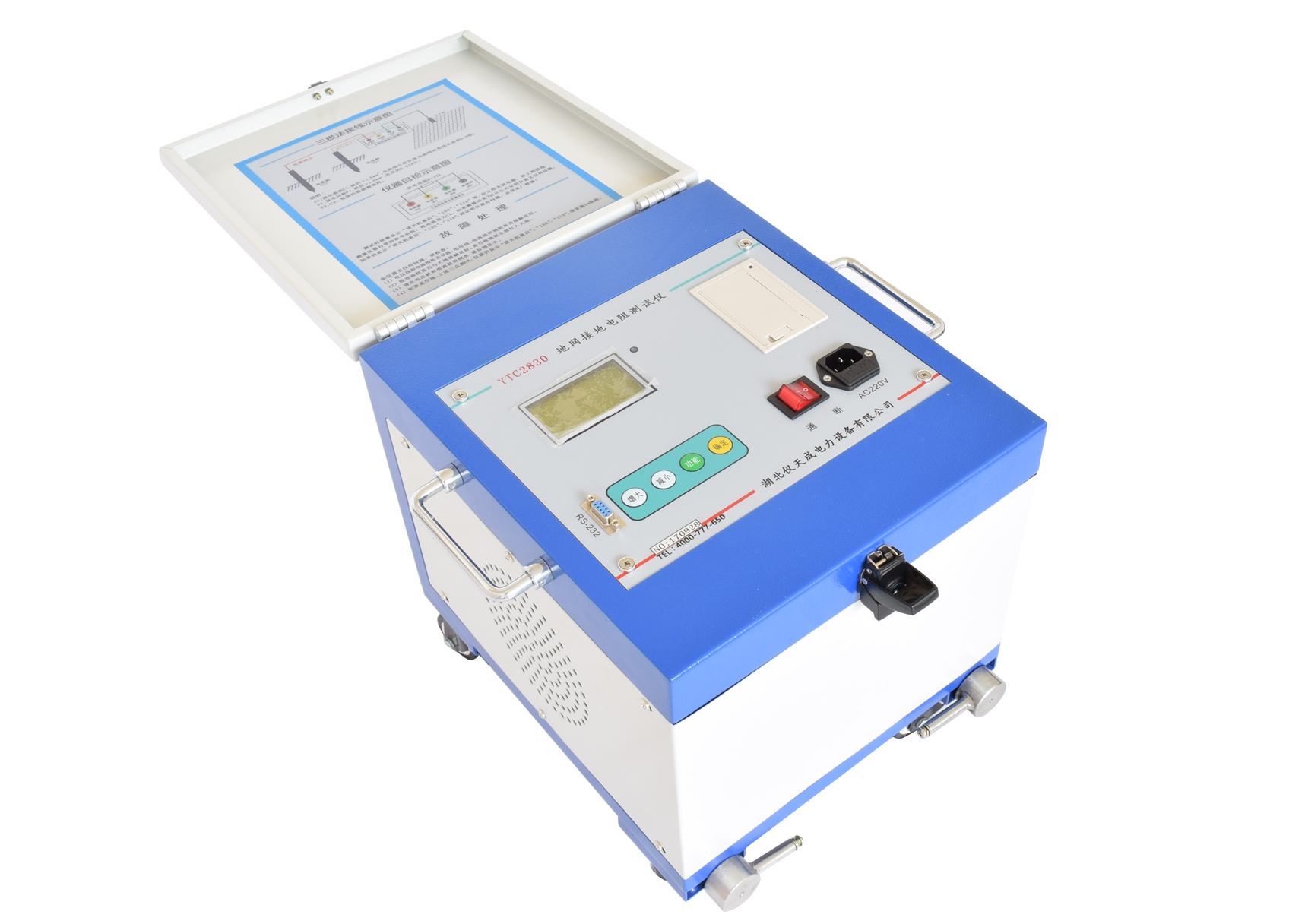

在我們電力系統(tǒng)中，對于各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓參數以及土壤電阻率等是一項很重要的檢測工作，大地網接地電阻測試儀就是一款專門針對于這個方面的檢測儀器，那么這款檢測儀器的菜單項是怎樣的呢？今天主要給大家說明一下。
1.測量模式菜單：本儀器配備了五種可選測量模式，包括：“地網”、“電流樁”、“電壓樁”、“接地20m”以及“電壓”。這些模式具備不同的功能與應用場景，可以用來測量地網阻抗、電流樁阻抗、電壓樁阻抗、土壤電阻率以及接觸和跨步電壓等參數。在進行實際實驗操作時，通常會選用“地網”模式以滿足對大型地網阻抗的精確測量需求；若用戶需要針對電流樁或電壓樁阻抗進行測量，則可以根據具體需求選擇相應的測量模式進行后續(xù)操作。
2.頻率選擇菜單：本儀器支持兩種測量頻率模式，分別為“變頻”及“定頻”。在進行現場實驗過程中，務必選擇“變頻”模式進行實驗操作，因為此模式具有較強的抗電磁場干擾能力。相比之下，“定頻”模式更適合于在實驗室環(huán)境中進行實驗研究。在“變頻”模式下，儀器將采用45Hz和55Hz雙變頻進行測量；而在“定頻”模式下，則嚴格按照50Hz頻率進行測量。
3.電流選擇菜單：本儀器提供九種測量電流選項，包括5A、4.5A、4A、3.5A、3A、2.5A、2A、1.5A以及1A。在實際操作過程中，應根據電流樁阻抗的大小來選擇合適的測試電流值。一般而言，使用3A電流便能滿足大部分測量需求。
大型地網接地電阻測量儀主要需要說明的菜單如上幾項，大家在實際操作時候，可以參考一下，希望有所幫助。
